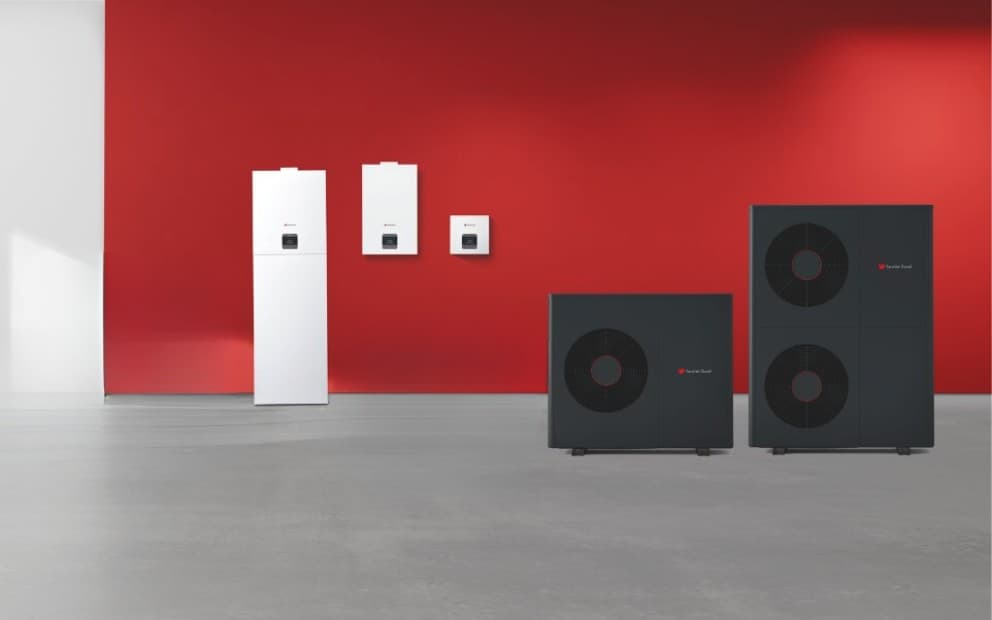

GeniaSet Max
Système PAC air-eau avec ballon ECS intégré
Le Maximum, à tous les niveaux
- Un Max de silence
- Un Max d’efficacité
- Un Max de flexibilité
Un Max de silence pour une sérénité totale
- Puissance acoustique ErP de seulement 44 dB(A) - exceptionnelle sur le marché⁽¹⁾
- Pression acoustique à 5 m de de 22 dB(A) seulement⁽²⁾
- Puissance acoustique ErP de l’unité intérieure : 23 dB(A) seulement
Un Max d’efficacité pour une consommation d’énergie maîtrisée
- Haut niveau de performances en chauffage : etas à 55 °C jusqu’à 157 % (A+++), SCOP jusqu’à 4
- Haut niveau de performances du côté de l’eau chaude sanitaire; etawh jusqu’à 149 % et un COP ECS jusqu’à 3,7
- Puissance maintenue même par grand froid : fonctionnement en thermodynamique jusqu’à -25 °C extérieur
Un Max de flexibilité pour une implantation simplifiée
- Implantation ultra facilitée de la GeniaAir Max avec l'activation de la fonction Flexible Space : installation possible partout, sans contrainte de zone d’exclusion liée au R290⁽³⁾
- Planification simple avec la même empreinte au sol sur toute la gamme d'unités extérieures
- Implantation facilitée à l'intérieur également grâce à un haut niveau d’équipement de la colonne et un fonctionnement garanti sans volume additionnel⁽⁴⁾
⁽¹⁾Pour les GeniaAir Max 4 & 6
⁽²⁾Pression acoustique des GeniaAir Max 4 & 6, indiquée à 5 m, en champ libre et directivité 2
⁽³⁾La fonction Flexible Space est activable sur l'interface de l'unité intérieure lors de la mise en service. Lorsque la fonction est activée, la zone d’exclusion est réduite au maximum (25 cm à l’arrière et 50 cm sur le côté droit de la pompe à chaleur dans une configuration d'installation adossée à un mur). Dans le cas où la fonction n’est pas activée, la zone d’exclusion reste avantageuse. Se référer à la notice d’installation du produit pour connaître les distances à respecter autour de l’unité extérieure.
⁽⁴⁾Selon conditions définies : appoint électrique de 5,5 kW minimum pour GeniaAir Max 4, 6 et 8 (8 kW pour GeniaAir Max 12 et 15), installation d'une soupape différentielle 500 mbar et régulateur paramétré en mode "étendu" placé dans une pièce avec un émetteur sans dispositif de régulation
| GeniaSet Max | Unités | 4 | 6 | 8 | 12 | 12 TRI | 15 | 15 TRI |
| Performances ErP | ||||||||
| Efficacité énergétique saisonnière pour le chauffage (ŋs) / Classe à 35 °C | % / - | EC / A+++ | EC / A+++ | 179 / A+++ | 196 / A+++ | 196 / A+++ | 198 / A+++ | 198 / A+++ |
| Efficacité énergétique saisonnière pour le chauffage (ŋs) / Classe à 55 °C | % / - | EC / A++ | EC / A++ | 140 / A++ | 145 / A++ | 145 / A++ | 144 / A++ | 144 / A++ |
| Efficacité énergétique saisonnière ECS (ŋWh) / Classe | % / - | 149 / A | 149 / A | 140 / A | 142 / A | 142 / A | 142 / A | 142 / A |
| SCOP 35°C/55°C | EC / A | EC / A | 4,6 / 3,6 | 5,0 / 3,7 | 5,0 / 3,7 | 5,0 / 3,7 | 5,0 / 3,7 | |
| Profil de soutirage | L | L | XL | XL | XL | XL | XL | |
| Unité extérieure GeniaAir Max | ||||||||
| Performances en chauffage | ||||||||
| Air + 7 °C / eau + 35 °C | ||||||||
| Puissance calorifique nominale | Kw | 5 | 6 | 8 | 12 | 12 | 14 | 14 |
| COP nominal | - | 4,8 | 4,6 | 4,7 | 4,8 | 4,8 | 4,5 | 4,5 |
| Air - 7 °C / eau + 35 °C | ||||||||
| Puissance calorifique nominale | Kw | 4,3 | 5,6 | 6,9 | 10,6 | 10,6 | 12,1 | 12,1 |
| COP nominal | - | 3 | 2,7 | 2,9 | 3 | 3 | 2,7 | 2,7 |
| Air + 7 °C / eau + 55 °C | ||||||||
| Puissance calorifique nominale | Kw | 4,5 | 6,5 | 8,5 | 12,5 | 12,5 | 13,8 | 13,8 |
| COP nominal | - | 3,1 | 2,9 | 3,1 | 3,1 | 3,1 | 2,9 | 2,9 |
| Air - 7 °C / eau + 55 °C | ||||||||
| Puissance calorifique nominale | Kw | 4,8 | 5,3 | 7 | 11 | 11 | 12 | 12 |
| COP nominal | - | 2,1 | 2,2 | 2,1 | 2 | 2 | 2 | 2 |
| Air - 7 °C / eau + 65 °C | ||||||||
| Puissance calorifique nominale | Kw | 4,7 | 5,7 | 5,9 | 9,8 | 9,8 | 11,7 | 11,7 |
| COP nominal | - | 1,8 | 1,8 | 1,8 | 1,7 | 1,7 | 1,7 | 1,7 |
| Température minimale de fonctionnement | °C | -25 | -25 | -25 | -25 | -25 | -25 | -25 |
| Performances en rafraîchissement | ||||||||
| Air + 35 °C / eau + 18 °C | ||||||||
| Puissance calorifique nominale | Kw | 4,9 | 4,9 | 6,7 | 11,7 | 11,7 | 11,7 | 11,7 |
| Coefficient d'efficacité énergétique nominal (EER) | - | 4,8 | 4,8 | 4,3 | 5 | 5 | 5 | 5 |
| Caractéristiques frigorifiques | ||||||||
| Type de modulation - Inverter | - | Inverter | Inverter | Inverter | Inverter | Inverter | Inverter | Inverter |
| Fluide frigorigène / PRG | - | R 290 / 0,02 | R 290 / 0,02 | R 290 / 0,02 | R 290 / 0,02 | R 290 / 0,02 | R 290 / 0,02 | R 290 / 0,02 |
| Charge en fluide frigorigène | kg | 0,6 | 0,6 | 0,9 | 1,3 | 1,3 | 1,3 | 1,3 |
| Caractéristiques électriques | ||||||||
| Alimentation électrique | V / Hz | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 400 / 50 | 230 /50 | 400 / 50 |
| Protection électrique (disjoncteur conseillé) | A | 16 type C | 16 type C | 20 type C | 32 type C | 20 type C | 32 type C | 20 type C |
| Câble recommandé | mm² | 3 x 2,5 | 3 x 2,5 | 3 x 2,5 | 3 x 6 | 5 x 2,5 | 3 x 6 | 5 x 2,5 |
| Consommation en veille (fonction Flexible Space non activée / activée) | W | 9 / 13,9 | 9 / 13,9 | 9 / 13,9 | 9 / 13,9 | 9 / 13,9 | 9 / 13,9 | 9 / 13,9 |
| Caractéristiques acoustiques | ||||||||
| Puissance acoustique air 7 °C / eau 55 °C | dB(A) | 44 | 44 | 47 | 50 | 50 | 50 | 50 |
| Pression acoustique nominale à 5m, champ libre, directivité 2 | dB(A) | 22 | 22 | 25 | 28 | 28 | 28 | 28 |
| Informations complémentaires | ||||||||
| Diamètre de raccordement hydraulique | pouce | 1''1/4 | 1''1/4 | 1''1/4 | 1''1/4 | 1''1/4 | 1''1/4 | 1''1/4 |
| Poids net | kg | 121 | 121 | 133 | 185 | 203 | 185 | 203 |
| Dimensions (hauteur / largeur / profondeur) | mm | 765 / 1 100 / 450 | 765 / 1 100 / 450 | 965 / 1 100 / 450 | 1 480 / 1 100 / 450 | 1 480 / 1 100 / 450 | 1 480 / 1 100 / 450 | 1 480 / 1 100 / 450 |
| Colisage | - | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Colonne hydraulique double service GeniaSet Max | Unités | 4 | 6 | 8 | 12 | 12 TRI | 15 | 15 TRI |
| Caractéristiques sanitaires | ||||||||
| Volume maximal d'eau chaude utilisable à 40 °C (Vmax) | l | entre 255 et 270 | entre 255 et 270 | entre 255 et 270 | entre 255 et 270 | entre 255 et 270 | entre 255 et 270 | entre 255 et 270 |
| COP ECS | - | 3,7 | 3,7 | 3,5 | 3,6 | 3,6 | 3,6 | 3,6 |
| Capacité du ballon | l | 190 | 190 | 190 | 190 | 190 | 190 | 190 |
| Type de cuve / Protection anti-corrosion | - | Acier émaillé / anode magnésium | Acier émaillé / anode magnésium | Acier émaillé / anode magnésium | Acier émaillé / anode magnésium | Acier émaillé / anode magnésium | Acier émaillé / anode magnésium | Acier émaillé / anode magnésium |
| Caractéristiques hydrauliques | ||||||||
| Raccordement circuit vers unité extérieure | pouce | 1''1/4 | 1''1/4 | 1''1/4 | 1''1/4 | 1''1/4 | 1''1/4 | 1''1/4 |
| Raccordement circuit de chauffage | pouce | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Raccordement ECS | pouce | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 |
| Capacité du vase d'expansion (version 1 circuit / version 2 circuits) | l | 18 / 12 | 18 / 12 | 18 / 12 | 18 / 12 | 18 / 12 | 18 / 12 | 18 / 12 |
| Pression maximale circuit de chauffage | bar | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Pression maximale ECS | bar | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Débit volumique maximal | l / h | 600 | 800 | 1 205 | 1 895 | 1 895 | 2 065 | 2 065 |
| Caractéristiques électriques | ||||||||
| Puissance appoint électrique minimale / maximale | kW | 0,7 / 5,6 (8 étages) | 0,7 / 5,6 (8 étages) | 0,7 / 5,6 (8 étages) | 0,7 / 8,5 (12 étages) | 0,7 / 8,5 (12 étages) | 0,7 / 5,6 (8 étages) | 0,7 / 8,5 (12 étages) |
| Alimentation électrique | V / Hz | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 400 / 50 | 230 / 50 | 400/ 50 |
| Intensité maximale du circuit d'alimentation | A | 23,5 | 23,5 | 23,5 | 23,5 | 14 | 23,5 | 14 |
| Interrupteur différentiel | - | Type A ou AC | Type A ou AC | Type A ou AC | Type A ou AC | Type A ou AC | Type A ou AC | Type A ou AC |
| Pression maximale circuit de chauffage | A | 32 type C | 32 type C | 32 type C | 32 type C | 20 type C | 32 type C | 20 type C |
| Câble recommandé | mm² | 3 x 6 | 3 x 6 | 3 x 6 | 3 x 6 | 5 x 2,5 | 3 x 6 | 5 x 2,5 |
| Puissance électrique maximale du circulateur en chauffage | W | 75 | 75 | 75 | 100 | 100 | 100 | 100 |
| Caractéristiques acoustiques | ||||||||
| Puissance acoustique intérieure | dB(A) | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
| Informations complémentaires | ||||||||
| Poids net | kg | 165 / 181 | 165 / 181 | 165 / 181 | 165 / 181 | 165 / 181 | 165 / 181 | 165 / 181 |
| Dimensions (hauteur / largeur / profondeur) | mm | 1 950 / 595 / 600 | 1 950 / 595 / 600 | 1 950 / 595 / 600 | 1 950 / 595 / 600 | 1 950 / 595 / 600 | 1 950 / 595 / 600 | 1 950 / 595 / 600 |
| Colisage | - | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
