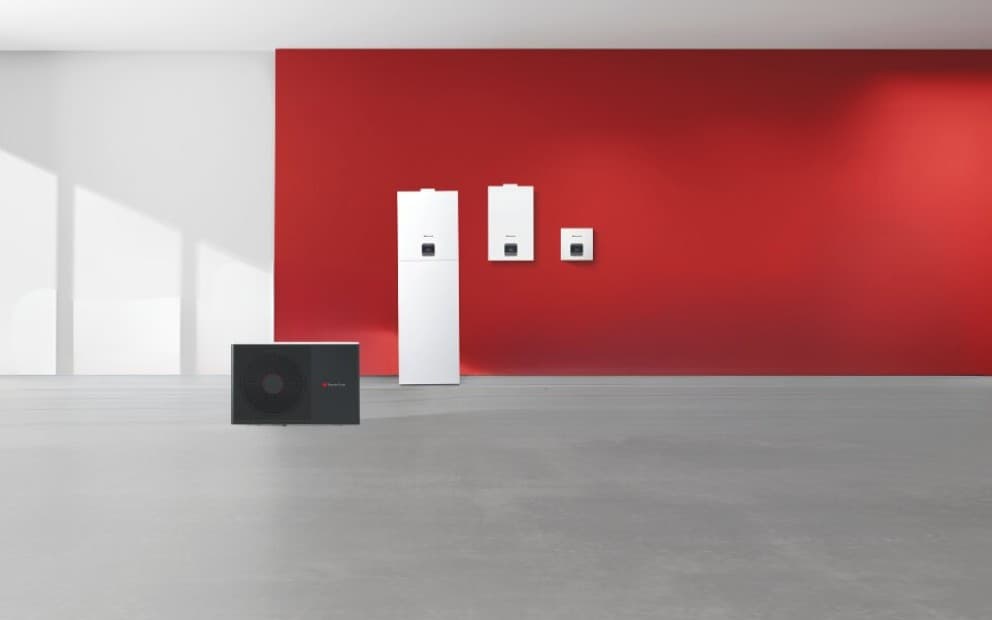

GeniaSet Classic
Système pompe à chaleur air-eau
Elle a tout ce que l'on attend d'une pompe à chaleur Saunier Duval !
- Simplicité de préconisation
- Simplicité d’implantation
- Simplicité de mise en oeuvre
Simplicité de préconisation : grâce à son maintien haute température, elle s’adapte à tous les besoins
- Confort de chauffage garanti avec sa haute température de 70 °C jusqu'à - 12 °C
- Confort sanitaire garanti avec de l'eau chaude disponible rapidement et en grande quantité : Vmax à 40 °C jusqu'à 270 litres
- Couverture des besoins en chauffage allant de 4,8 à 13,5 kW à - 7 °C / 55 °C
Simplicité d’implantation : grâce à son nouveau concept de sécurité, trouver son emplacement idéal à l’extérieur est un jeu d’enfant
- Implantation ultra facilitée de GeniaAir Classic avec l'activation de la fonction Flexible Space : installation possible partout, sans contrainte de zone d’exclusion liée au R290 ⁽¹⁾
- Gamme particulièrement compacte, mono-ventilateur jusqu'à 15 kW, conçue pour une installation même sous une fenêtre
- Confort acoustique garanti : puissance acoustique ErP de 49 dB(A) ⁽²⁾
Simplicité de mise en oeuvre : grâce à sa conception fonctionnelle, elle est simple et rapide à installer
- Unité extérieure très légère : 84 kg⁽³⁾ seulement
- Haut niveau d’équipement de la colonne avec fonctionnement garanti sans volume additionnel ⁽⁴⁾
- Colonne intégrable entre 3 murs : empreinte au sol 60x60 cm et accès optimisé aux composants en face avant
⁽¹⁾La fonction Flexible Space est activable sur l'interface de l'unité intérieure lors de la mise en service. Lorsque la fonction est activée, la zone d’exclusion est réduite au maximum (25 cm à l’arrière seulement dans une configuration d'installation adossée à un mur). Dans le cas où la fonction n’est pas activée, la zone d’exclusion reste avantageuse. Se référer à la notice d’installation du produit pour connaître les distances à respecter autour de l’unité extérieure.
⁽²⁾Pour les GeniaAir Classic 5 & 8.
⁽³⁾Pour GeniaAir Classic 5.
⁽⁴⁾Selon conditions définies : appoint électrique de 5,5 kW minimum pour GeniaAir Classic 5 et 8 (8 kW pour GeniaAir Classic 12 et 15), installation d'une soupape différentielle 500 mbar et régulateur paramétré en mode "étendu" placé dans une pièce avec un émetteur sans dispositif de régulation.
| GeniaSet Classic | Unités | 5 | 8 | 12 | 12 TRI | 15 | 15 TRI |
| Performances ErP | |||||||
| Efficacité énergétique saisonnière pour le chauffage (ŋs) / Classe à 35 °C | % / - | 187 / A+++ | 185 / A+++ | 191 / A+++ | 191 / A+++ | 192 / A+++ | 192 / A+++ |
| Efficacité énergétique saisonnière pour le chauffage (ŋs) / Classe à 55 °C | % / - | 143 / A++ | 142 / A++ | 141 / A++ | 141 / A++ | 143 / A++ | 143 / A++ |
| Efficacité énergétique saisonnière ECS (ŋWh) / Classe | % / - | 141 / A+ | 143 / A+ | 144 / A+ | 144 / A+ | 144 / A+ | 144 / A+ |
| SCOP 35°C/55°C | 4,8 / 3,7 | 4,4 / 3,6 | 4,8 / 3,6 | 4,8 / 3,6 | 4,9 / 3,6 | 4,9 / 3,6 | |
| Profil de soutirage | L | XL | XL | XL | XL | XL | |
| Unité extérieure GeniaAir Classic | |||||||
| Performances en chauffage | |||||||
| Air + 7 °C / eau + 35 °C | |||||||
| Puissance calorifique nominale | Kw | 3,4 | 4,5 | 11,2 | 11,4 | 14,3 | 14,3 |
| COP nominal | - | 4,9 | 4,8 | 4,5 | 4,6 | 4,1 | 4,1 |
| Air - 7 °C / eau + 35 °C | |||||||
| Puissance calorifique nominale | Kw | 4,8 | 6,4 | 9,7 | 10,1 | 10,5 | 9,9 |
| COP nominal | - | 2,9 | 2,7 | 2,5 | 2,6 | 2,5 | 2,6 |
| Air + 7 °C / eau + 55 °C | |||||||
| Puissance calorifique nominale | Kw | 6,4 | 6,7 | 9,8 | 9,8 | 8,5 | 12,1 |
| COP nominal | - | 3 | 2,9 | 3,1 | 3,1 | 3,1 | 3 |
| Air - 7 °C / eau + 55 °C | |||||||
| Puissance calorifique nominale | Kw | 4,8 | 6,1 | 9,4 | 9,4 | 9,4 | 9,5 |
| COP nominal | - | 2,1 | 2,1 | 2,2 | 2,2 | 2,1 | 2,2 |
| Air + 7 °C / eau + 65 °C | |||||||
| Puissance calorifique nominale | Kw | 6,6 | 6,9 | 11,5 | 11,5 | 11,5 | 11,5 |
| COP nominal | - | 2,6 | 2,3 | 2,6 | 2,6 | 2,6 | 2,6 |
| Air - 7 °C / eau + 65 °C | |||||||
| Puissance calorifique nominale | Kw | 4,3 | 5,5 | 8,4 | 8,4 | 8,4 | 8,4 |
| COP nominal | - | 1,8 | 1,8 | 1,9 | 1,9 | 1,9 | 1,9 |
| Température minimale de fonctionnement | °C | -25 | |||||
| Performances en rafraîchissement | |||||||
| Air + 35 °C / eau + 18 °C | |||||||
| Puissance calorifique nominale | Kw | 5,6 | 7,2 | 10,2 | 10,3 | 12,9 | 13 |
| Coefficient d'efficacité énergétique nominal (EER) | - | 4,4 | 4,3 | 3,9 | 4 | 3,2 | 3,2 |
| Caractéristiques frigorifiques | |||||||
| Type de modulation - Inverter | - | Inverter | |||||
| Fluide frigorigène / PRG | - | R 290 / 0,02 | |||||
| Charge en fluide frigorigène | kg | 0,5 | 0,6 | 1,05 | 1,05 | 1,05 | 1,05 |
| Caractéristiques électriques | |||||||
| Alimentation électrique | V / Hz | 230 / 50 | 230 / 50 | 230 / 50 | 400 / 50 | 230 /50 | 400 / 50 |
| Protection électrique (disjoncteur conseillé) | A | 16 type C | 16 type C | 32 type C | 16 type C | 32 type C | 16 type C |
| Câble recommandé | mm² | 3 x 2,5 | 3 x 2,5 | 3 x 6 | 5 x 2,5 | 3 x 6 | 5 x 2,5 |
| Consommation en veille (fonction Flexible Space non activée / activée) | W | 9 / 13,9 | |||||
| Caractéristiques acoustiques | |||||||
| Puissance acoustique air 7 °C / eau 55 °C | dB(A) | 49 | 49 | 55 | 55 | 55 | 55 |
| Pression acoustique nominale à 5m, champ libre, directivité 2 | dB(A) | 27 | 27 | 33 | 33 | 33 | 33 |
| Informations complémentaires | |||||||
| Diamètre de raccordement hydraulique | pouce | 1''1/4 | |||||
| Poids net | kg | 84 | 90 | 132 | 136 | 132 | 136 |
| Dimensions (hauteur / largeur / profondeur) | mm | 750 / 1 104 / 454 | 750 / 1 104 / 454 | 1 103 / 1 169 / 454 | 1 103 / 1 169 / 454 | 1 103 / 1 169 / 454 | 1 103 / 1 169 / 454 |
| Colisage | - | 1 | |||||
| Colonne hydraulique double service GeniaSet Max | Unités | 5 | 8 | 12 | 12 TRI | 15 | 15 TRI |
| Caractéristiques sanitaires | |||||||
| Volume maximal d'eau chaude utilisable à 40 °C (Vmax) | l | 255 | 265 | 270 | 270 | 270 | 270 |
| COP ECS | - | 3,5 | 3,6 | 3,6 | 3,6 | 3,6 | 3,6 |
| Capacité du ballon | l | 190 | |||||
| Type de cuve / Protection anti-corrosion | - | Acier émaillé / anode magnésium | |||||
| Caractéristiques hydrauliques | |||||||
| Raccordement circuit vers unité extérieure | pouce | 1''1/4 | |||||
| Raccordement circuit de chauffage | pouce | 1 | |||||
| Raccordement ECS | pouce | 3/4 | |||||
| Capacité du vase d'expansion (version 1 circuit / version 2 circuits) | l | 18 / 12 | |||||
| Pression maximale circuit de chauffage | bar | 3 | |||||
| Pression maximale ECS | bar | 10 | |||||
| Débit volumique maximal | l / h | 793 | 1242 | 2277 | 2277 | 2277 | 2277 |
| Caractéristiques électriques | |||||||
| Puissance appoint électrique minimale / maximale | kW | 0,7 / 5,6 (8 étages) | 0,7 / 5,6 (8 étages) | 0,7 / 5,6 (8 étages) | 0,7 / 8,5 (12 étages) | 0,7 / 5,6 (8 étages) | 0,7 / 8,5 (12 étages) |
| Alimentation électrique | V / Hz | 230 / 50 | 230 / 50 | 230 / 50 | 400 / 50 | 230 / 50 | 400/ 50 |
| Intensité maximale du circuit d'alimentation | A | 23,5 | 23,5 | 23,5 | 14 | 23,5 | 14 |
| Interrupteur différentiel | - | Type F | Type F | Type F | Type B | Type F | Type B |
| Pression maximale circuit de chauffage | A | 32 type C | 32 type C | 32 type C | 20 type C | 32 type C | 20 type C |
| Câble recommandé | mm² | 3 x 6 | 3 x 6 | 3 x 6 | 5 x 2,5 | 3 x 6 | 5 x 2,5 |
| Puissance électrique maximale du circulateur en chauffage | W | 75 | 75 | 100 | 100 | 100 | 100 |
| Caractéristiques acoustiques | |||||||
| Puissance acoustique intérieure | dB(A) | 23 | |||||
| Informations complémentaires | |||||||
| Poids net | kg | 172 / 180 | |||||
| Dimensions (hauteur / largeur / profondeur) | mm | 1900 / 595 / 600 | |||||
| Colisage | - | 1 | |||||
